抑制EMI干擾信號的共模電感與差模電感區別是什么
2018-08-21 16:19:59
共模電感與差模電感的區別主要有抑制干擾功能，性能特點以及外觀區別這幾點，谷景電子將對其區別進行逐一講述，讓您更加深入了解共模電感與差模電感的區別。
共模電感和差模電感是兩種常用的電感線圈，一般是以磁環線圈的形式出現，在電感中起抑制EMI干擾信號作用。共模電感與差模電感的組成非常相似，但彼此之間也存在差別，那么共模電感與差模電感的區別具體體現在哪里呢？
共模電感和差模電感之間的區別主要有以下3個方面:
一、功能區別：
兩導線上的干擾電流振幅相等，而方向相同者被稱為共模干擾，抑制共模干擾的濾波電感為共模電感
兩導線上的干擾電流振幅相等，而方向不同者被稱為差模干擾，抑制差模干擾的濾波電感為差模電感
二、繞組外觀區別：

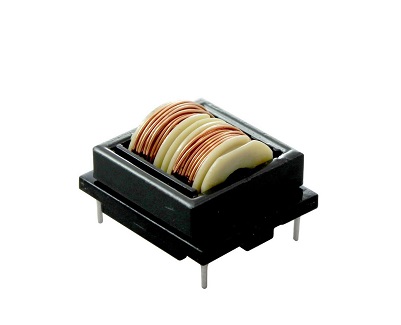

共模電感是繞在同一鐵心上的兩組線圈，圈數相等，而差模電感只是是繞在一個鐵心上的一組線圈。
三、性能特點區別：
共模電感的特點是：大多由高導鐵氧體磁芯材料組成，由于其是繞制在同一鐵芯上的兩組線圈，其電流耐飽和能力強
差模電感的特點：大多由鐵粉芯材料組成，多應用在大電流電路，由于其繞制線圈只有一組，隨著電流的增大，線圈中的鐵芯非常容易飽和。
