GTC4825-352RMB雙線差模電感做成共模電感的形狀
2020-04-23 17:33:18
admin
昨天，工程部的工作人員給小編看了一個差模電感，這個差模電感有些特殊，有四個引腳，詢問了工程師才知道，客戶要求差模電感可以像共模電感平穩地站立，所以給客戶做出了這款差模電感。
GTC4825-352RMB差模電感應用于水泵，感值參數測試如下：阻值：31.80mΩ--32.99mΩ 感值：360.77uH--367.4uH 加載3.5A變化為20%以內。

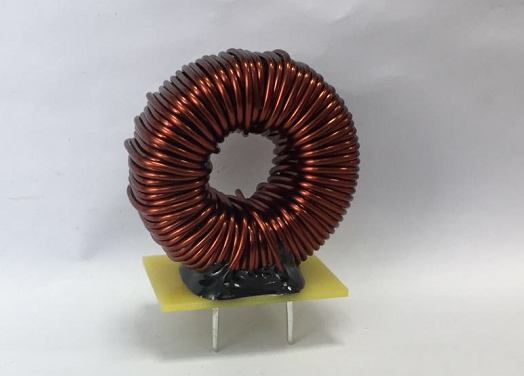

GTC4825-352RMB差模電感采用雙線并繞的方法，在最后拉引腳時，分開兩側引腳，套上底板，點黑膠，外觀看起來和共模電感無異，可以平穩地站立。
GTC4825-352RMB差模電感的難點：磁環電感屬于人工繞線，雙線繞制比單線繞制更難，很難保證兩端引腳一樣長，使用的漆包線還是線徑較粗的QZ線，難度又增加了很多。
谷景電子16年專注于設計、研發、銷售高品質磁環電感，差模電感，共模電感電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。 想了解其他電感請撥打我們的熱線電話：0512-65368862。
